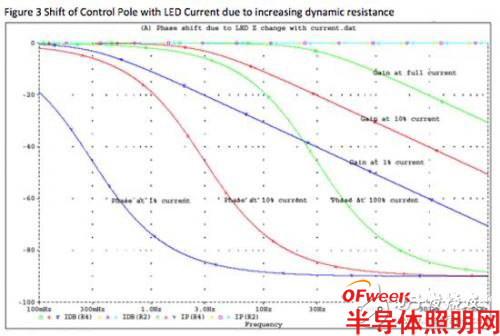

不幸的是，电容还是控制环路的一部分。电容和LED动态电阻将控制环路极点设为大约30Hz。因此，在这个频率上，电容增加45度相位滞后，使环路增益降低6dB。我们稍后讨论这个问题。下图详细描述了仅因为LED控制环极性点而起的增益和相移。

　　注意，LED的动态阻抗随着电流降低而升高。不幸地是，这使得控制环极点移至左侧。在10%电流时，转折频率大约3Hz。在1%电流时，转折频率约为0.3Hz。注意，对于PFC级，典型控制环路有一个3Hz到20Hz的交叉频率。

　　设计一个极点在这个范围内可移动的控制环路是不合理的。唯一可行的解决方案是交叉频率在0.03~0.1Hz的设计，但是控制环路将会变得非常迟缓。

　　解决方案

　　我们还有另外一个解决方案。该解决方案需要更多元器件，但是效率只略受影响，成本还是低于双级驱动器。进入电容器和LED灯串的电流，即转换器输出电流，是可以测量的。

　　不过，因为PFC反激式转换器的输出电流是三角形脉冲，我们要使用有直流偏移的120Hz正波弦调制脉冲。我们要测量的是直流偏移。高频和120Hz频率必须过滤掉。脉冲电流还将大幅提高电流采样电阻器的功耗。

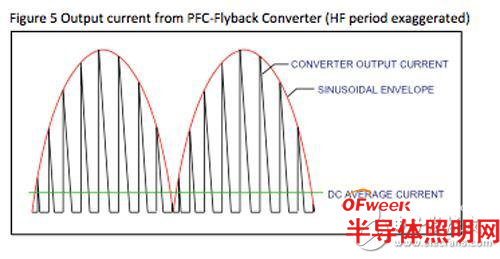

　　高频电流的波形和包络线如图5所示。

锯齿成份中的RMS电流很大。在低压线路上，对于宽压转换器（90Vac到305Vac），最大峰值电流是平均输出直流的8倍多，而RMS则是平均输出直流的2倍多。感应电阻器的功耗将是其置于电解电容后面时的4倍。

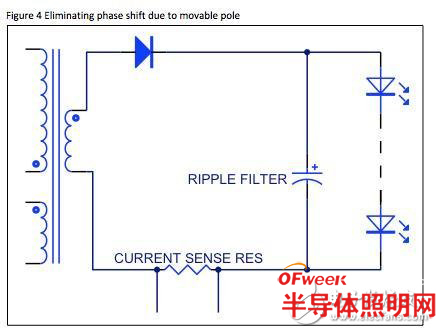

　　为解决这个问题，可以在转换器输出端放置一个小型薄膜电容或陶瓷电容。不需要太大的电容，但是电容的ESR必须低，RMS电流能力必须适当。可能需要并联多个电容。给电流采样电阻串联一个小电感也可能派上用场。薄膜电容对双线频率成份的影响非常小，因此，双线频率成份也必须滤除。

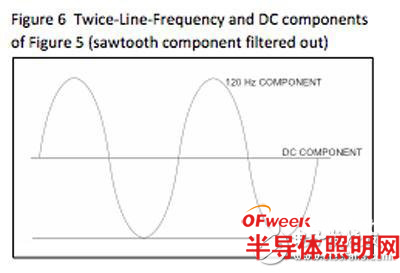

　　在电流采样电阻器内，正弦成份的加热效应较小，因为它在总电流的占比很小。直流与120Hz成份之间的关系是不会变化的，峰对峰交流是直流的2倍，因此，其RMS值是直流（
