XA-100泄漏电缆周界报警系统

时间：2013-07-15 14:27
来源：建设行业信息网

本网讯北京欣秦林科技发展有限公司成立于2006年，专业研发、生产、销售各种室外周界报警产品，
并取得了北京市公安局技防产品办公室批准的《安防产品生产许可证》和ISO9001质量管理体系认证证书。目前，公司产品已经系列化，包括：埋地泄漏电缆周界报警系统，脉冲电子围栏周界报警系统，静电感应电缆周界报警系统，报警刀片周界报警系统和养殖场电围栏产品。

1.系统概述

1.1.公司介绍
    北京欣秦林科技发展有限公司成立于2006年，专业研发、生产、销售各种室外周界报警产品，
并取得了北京市公安局技防产品办公室批准的《安防产品生产许可证》和ISO9001质量管理体系认证证书。目前，公司产品已经系列化，包括：埋地泄漏电缆周界报警系统，脉冲电子围栏周界报警系统，静电感应电缆周界报警系统，报警刀片周界报警系统和养殖场电围栏产品。
埋地泄漏电缆报警器和脉冲电子围栏均已通过了《公安部安全防范报警系统产品质量监督检验测试中心》的产品型式检验，埋地泄漏电缆报警器的检测报告编号：公沪检101571，脉冲电子围栏的检测报告编号：公沪检101356，另外，脉冲电子围栏还参保了《中国平安保险公司的产品责任险》，保险金额600万，保险单号：10126000402010000004，彻底解除了使用者的安全顾虑和对产品质量的担忧。
    公司成立六年来，已经与国内众多的工程集成商、军队、公安、房地产商、设计院结下了良好的合作关系，产品应用案例遍布：别墅、监狱、看守所、文物保护、小区、学校、工厂、仓库、国境线、水厂、部队、政府机关、保密场所、极重要场所、牧场、养殖场、加油站、国外大使馆，同时，设计安装调试开通的工程案例包括：大型军事基地、长距离国境线、别墅群、工厂电厂等。
1.2. 泄漏电缆周界报警系统介绍

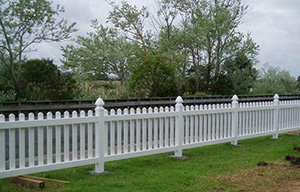

    泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警，埋在周界围墙或铁艺围栏内的草坪下或泥土下，不会破坏周围环境，不影响围界美观，人在不知觉的情况下，就会被探测到，是一种高科技的周界报警产品。
    埋地泄漏电缆报警系统由泄漏电缆报警器主机和泄漏电缆组成，泄漏电缆主机和泄漏电缆埋在被保护区域院墙的内侧墙根底下，形成一堵电子围墙，做为防盗报警系统的第一道防线，当有人非法翻越围墙时，泄漏电缆主机可立即将警情传送到管理中心，管理中心对报警信号进行接收和处理，识别出入侵位置，并开启声光报警器，提醒附近人员警觉；如果与监控系统联动，监控屏幕上可立即跳出入侵区域的现场实时画面，工作人员能迅速通知巡逻中的保安人员立刻赶往现场处理。

2.泄漏电缆报警系统工作原理

泄漏电缆主机工作时，通过一根泄漏电缆传送一定频率的射频电磁场，在泄漏电缆的外层导体开槽处，往外发射电磁场。另一根并行敷设的泄漏电缆接收电磁场，形成收发能量直接耦合，当入侵者进入两根泄漏电缆形成的电磁场探测区域时，电场能量受到扰动，引起接收信号的变化，这个变化的信号经放大处理后被检测出来，泄漏电缆主机产生报警，通过信号线把报警信息传送到监控中心的报警管理主机上，通过操作显示键盘显示出具体的报警防区号，把发出报警声响，提示值班人员立即查看警情和及时处理警情。

3.泄漏电缆报警系统组成

泄漏电缆报警系统由通用报警管理主机、操作显示键盘、编码地址模块、UPS电源、警号、电源线、信号线、泄漏电缆主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。泄漏探测器主机的作用是发射和接收无线电磁场，并且分析处理接收信号，并按照智能算法判别报警与否，2根泄漏电缆埋在周界位置，1根发射电磁场，1根接收电磁场，2根非泄漏电缆连接探测器主机和泄漏电缆。泄漏电缆探测器主机在出厂时，已经被安装进防雨箱内，防雨箱是壁挂式（或者落地式）安装，防雨箱底部共有4个进线孔，从左到右分别是：报警输出接口、交流220伏电源接口，射频输入接口和射频输出接口。

泄漏电缆主机XA-100：由发射单元、接收单元、信号预处理单元、单片机控制板单元、电源单元等几部分组成。对外接口有：射频信号发射接口、射频信号接收接口、供电电源输入接口和报警开关量信号输出接口等。

非泄漏电缆SYV75-5—4-1：用于泄漏电缆报警器主机和非泄漏电缆的连接电缆。
终端器75-1W：用于泄漏电缆的终端终结。无感无容75欧姆电阻，高频特性结构设计，防水防震防腐304不锈钢外壳，N型连接头。

泄漏电缆SLYWV-75-10:用于射频磁场的发射和接收载体。

我公司使用的泄漏电缆是专门定制的产品，具有双层外包皮，可以直接埋入地下，也可以穿入PVC管后埋入地下（泄漏电缆不能安装在墙上），结构图如下。
内部导体：1/2.31mm拉伸铜导线；绝缘：9.53mm物理发泡聚乙烯绝缘。
外部导体：16根0.6/1mm铜导线；护套：直径为13.13mm聚乙烯化合物。
外层护套厚1.2mm，直径为15.53mm，黄色PVC；最小变弯曲半径：100mm。

4 泄漏电缆报警系统主要特点

    隐蔽式安装：泄漏电缆埋在草坪或绿化带下面，入侵者不知道报警设备是否存在，更不知其安装的具体位置，因此不容易被破坏，也不容易被突破。由于隐蔽式安装，所以不会破坏周围环境的美观
    电磁感应报警：入侵者只要进入探测范围内，就会报警。
    使用安全可靠：泄漏电缆报警器属于电磁感应报警，泄漏电缆工作时，工作电压小于5伏，不会对人体产生任何威胁。
    灵敏度99级可调：采用先进的多参数融合报警智能判别算法，最大程度的提高探测率，和降低误报率，适应在不同环境下的稳定工作。
    安装灵活方便：泄漏电缆报警器的安装可以不受地形的限制，可以随地形高低弯曲埋设，树枝花草等植物，以及小鸟老鼠等小动物，以及刮风下雾等天气都没有影响。
    产品使用寿命长：泄漏电缆有2个保护层，即绝缘层和防腐层，使用寿命在15年以上。

5.泄漏电缆报警系统主要技术参数

警戒长度：最长100米。

机上。工作温度：-40℃～+70℃。
工作湿度： 0%～95%相对湿度，无凝露。
功耗：12W。
报警输出：继电器常闭干触点输出或者RS485输出。
输入电源：交流220V。
2根泄漏电缆安装间距0.3米～1.0米
2根泄漏电缆埋地深度10厘米左右。

主机外形尺寸：230mm长、180mm宽、60mm高；泄漏电缆外径：15.5mm
主机重量：2Kg；泄漏电缆重量：45 Kg(22.5Kg/根)

6.泄漏电缆报警系统拓扑图

泄漏电缆主机报警后输出一对常闭开关量信号，连接编码地址模块，通过信号线传送到监控中心的报警管理主机上，操作显示键盘显示出具体的报警防区号，整个系统的供电电源采用集中供电的方式，通过符合要求的电源线把电能输送给前端的每台泄漏电缆主

7.泄漏电缆报警系统跟视频监控系统的联动

当某一个防区的泄漏电缆主机报警后，报警信号传送给监控中心的报警管理中心主机，报警管理主机再把报警信号传送给继电器联动模块，继电器联动模块（继电器联动模块有8个或32个跟报警防区号相对应的报警防区输出端子）解码后，输出跟报警防区号一致的一对常开/常闭开关量信号，连接到DVR或矩阵主机的报警输入接口上，在监控软件上设置要联动的摄像机号和事先设置好的预置位，实现报警和视频监控之间的联动。
