武汉大学引入视声K-BUS智能照明控制系统,照亮万千学子美好前程!

  【建设行业 报道】“黄鹤楼中吹玉笛,江城五月落梅花”,千百年前李白就在黄鹤楼留下了这一千古绝句,江城历史悠久,文化底蕴深厚。武昌江边的黄鹤楼是我国三大名楼之一,从古至今,多少帝王将相在此指点江山,文人墨客在此舒扬情怀。毛主席更是在此“极目楚天”写下了“龟蛇锁大江”,“ 一桥飞架南北,天堑变通途”的壮美诗篇。



  与黄鹤楼同样声名远扬的还有武汉大学,多年来培育出了一大批青年才俊,作为国内的顶级学府,除了软实力,硬实力的提升,才能使教学效果得到最大程度的发挥,尤其,近年来“安全与节能管理成为当今社会可持续发展的重要课题之一。”节能、环保、安全、高效变得备受关注,视声K-BUS智能学校控制系统的引入无疑给这座历史名校注入了新的力量,赋予鲜活的科技感!

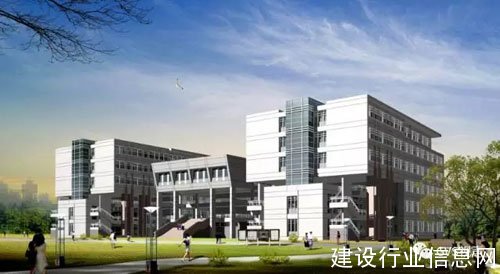

  文科综合楼



   场景

  早上模式 午休模式 下午模式

  晚上模式 自习模式 假期模式

  清洁模式


  教学楼的各层灯光由系统自动管理,系统根据学校运行时间自动调整灯光效果。白天,整个教学大楼公共区域的照明灯光自动关闭,晚上自动开启,即满足了基本照明的,又节能环保。当某些区域需要照明时,可以通过现场的智能按键面板打开相应的回路。

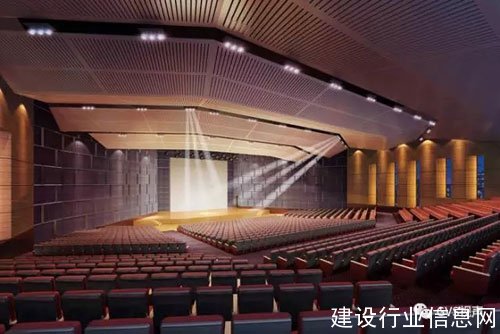

  会议室、报告厅



  场景:

  入场模式 会议模式 放映模式

  投影模式 休息模式 全关模式

  清洁模式

  会议室能满足进场、会议开始、投影、研讨、主席发言等等的智能控制需求,根据会议的进程可建立不同的响应模式。会议室现场还安装了智能按键面板,该面板具有灯光场景控制功能。

  场景模式

  入场场景:听众席灯槽和筒灯全部开启

  会议场景:所有灯光全部开启

  放映场景:听众席后排筒灯开启

  投影场景:主席台只留讲解人所在位置灯光;听众席后排筒灯开启, 灯槽关闭

  清洁场景:听众席灯槽关闭;只留部分筒灯开启以满足清洁需要

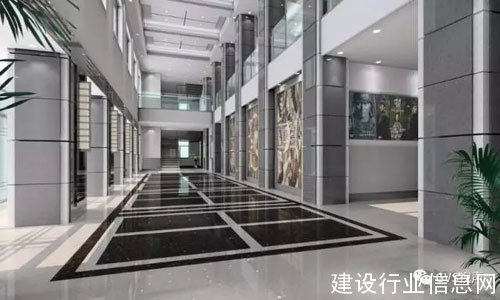

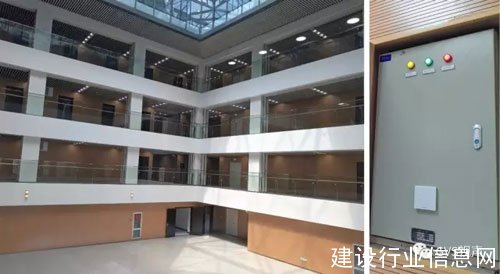

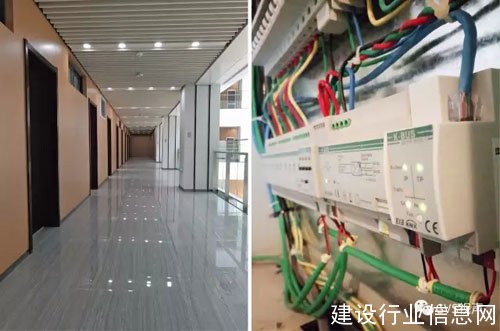

  教学楼公共走廊、大厅、电梯厅


  场景:

  早上模式 午休模式 下午模式

  晚上模式 全关模式 清洁模式



  教学楼的公共走廊、大厅、电梯厅的照明通过时钟控制软件、智能面板来控制。根据使用需要可以分为全部开启,2/3灯具开启,1/3灯具开启\分区开启,全部关闭,夜间“巡更”等,大大提升了能源利用率,可节省30%的电量,同时还可以延长灯具寿命,真正实现高效节能。同时还具备多种灯光场景模式可供选择。

  通常情况下,所有的照明设备按照定时模式运行,也可以手动临时切换场景。例如:傍晚6:30-11:30全部开启,11:30后仅保留1/3的基本照明,这样即保证了师生工作学习时的充足电量又节约能源。可与消防联动,在出现消防报警时,可实现公共区域灯光强切或强点功能,启动紧急照明控制。

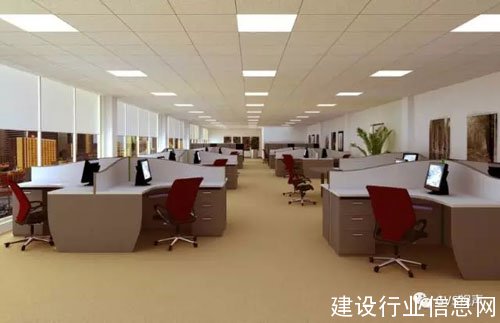

  捐助人办公室

  场景:

  早上模式 午休模式 下午模式

  晚上模式 放假模式 清洁模式

  在捐助人办公室安装了智能按键面板,可控制室内灯光,在定时上下班的区域采用定时的方式控制灯光,并具有灯光场景控制功能。同时,通过控制办公室内荧光灯、卤素灯等,使室内照度持在一恒定值,从而提供一个稳定、舒适的办公环境。

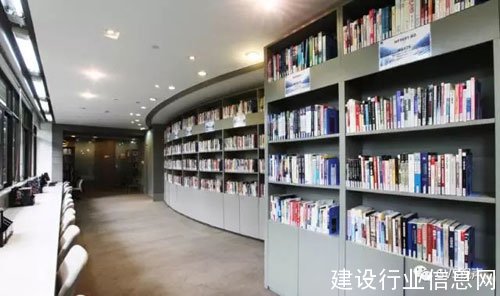

  资料中心、古籍所

  场景:

  阅读模式 休息模式 清洁模式

  放假模式 晚上模式

  在资料中心、古籍所分别安装智能按键面板,可控制室内灯光回路,且具有灯光场景控制功能。通过控制图书馆内荧光灯、卤素灯等使室内照度保持在一恒定值,从而提供一个稳定、舒适的阅读环境。

  该方案采用部分产品

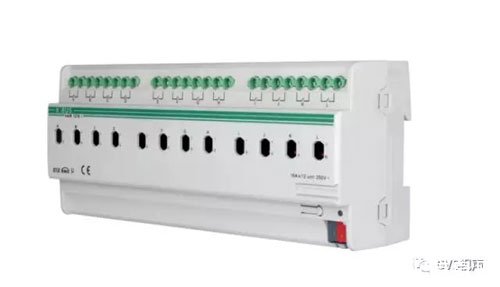

  12路20A开关执行器



  产品功能

  • 手动控制开关• 阈值功能

  • 时间功能:延迟开/关时间• 电热阈驱动器的控制

  • 场景、预设控制:8位/1位• 总线电压断开和恢复后继电器开关位置选择

  • 带“与”、“或”、“异或”、门函数等逻辑功能• 输出取反

  • 状态值查询回复• 带有预警和可调整楼梯照明时间的楼梯照明功能

  • 强制操作、安全功能• 设备运行不需要额外的电源电压,直接通过EIB/KNX总线供电

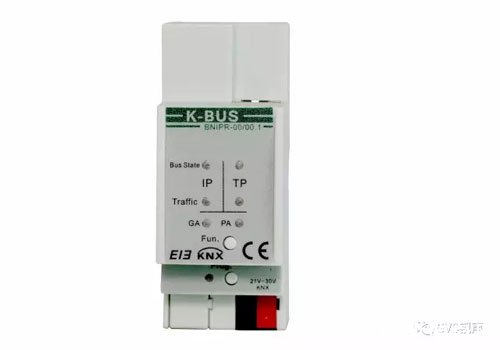

  IP路由器



  IP 路由器可用作线耦合器或骨干耦合器。它提供了在KNXnet/ IP 线路(主线或骨干线)和TP KNX总线(支线)之间的数据连接。IP 路由器的基本功能是把以太网跟一个或多个KNX-TP 总线耦合。IP 路由器在以太网和KNX-TP 总线之间采用了电隔离。由于其灵活性,IP 路由器可被用作一个线耦合器,例如通过以太网连接多条KNX TP 总线。它也可以用作为一个骨干耦合器,通过以太网连接多个TP 区域或不同的TP 安装系统。

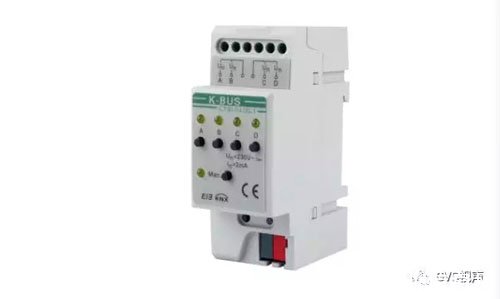

  二进制消防模块



   产品功能:

       • 开关和调光功能• 多重操作功能

  • 操作窗帘和百叶窗功能• 开关序列功能

  • 发送值/强制输出功能• 标准计数和差动计数功能

  • 场景控制功能• 禁用通道功能




(责编:李霞)
